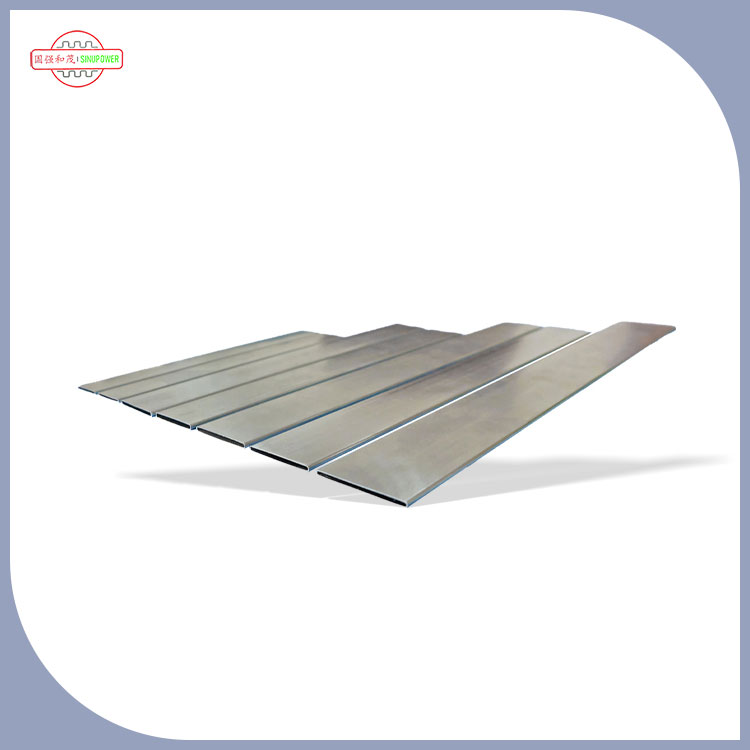

Sinupotentziaprofesionala daFabrikatzaileadoitasuneko aluminiozko osagai termikoak. GureaZehaztasunez tolestutako erradiadorearen nukleoa B motako hodiakPortu anitzeko estrusiozko aluminiozko hodi bat da, automozioko eta industriako bero-truke-sistemetan tolestutako erradiadoreen nukleoetarako bereziki diseinatua. "B" sekzio bereizgarria ez da estetikoa soilik; geometria funtzional bat da, espazio mugatu batean bero-transferentziarako erabilgarri dagoen azalera handitzen duena, hozte-fluxuan turbulentzia kontrolatua sortzen duena eta erradiadorearen ontziratze trinkoagoa ahalbidetzen duena. Tolestutako erradiadorearen multzoaren oinarrizko osagai gisa, hodi hauek motorren hozgarriaren eta inguruko airearen arteko bero-trukearen erantzule dira. Haien diseinuak zuzenean eragiten du erradiadorearen eraginkortasuna, pisua eta ibilgailuaren errendimendu orokorra. Sinupower-ek B-hodi hauek zehaztasun-estrusioarekin eta prozesu-kontrolarekin ekoizten ditu, ekoizpen-lote guztietan geometria koherentea eta errendimendu termiko fidagarria bermatuz.
Oinarrizko osagaien rola - Zergatik B-Tubing-ek erradiadorearen errendimendua definitzen du
Zehaztasunez tolestutako erradiadorearen nukleoa B motako hodiaktolestutako erradiadorearen nukleoaren barruan bero-trukerako gainazal nagusi gisa balio du. B formako profilak hiru abantaila funtzional kritiko eskaintzen ditu:
📐 Azalera maximizatzea B formak hodi bakoitzeko gainazal handiagoa eskaintzen du ebakidura-eremu baliokideko hodi biribilek baino, hozgarritik airera bero-transferentzia gehiago ahalbidetzen baitu hodi bakoitzeko.
🌊 Fluxu nahasia hobetzea B profilak hozte-fluxu laminarra asaldatzen du, bero-transferentzia konbektiboa hobetzen duen turbulentzia sortzen du eta muga-geruzaren erresistentzia murrizten du.
📦 Compact Core pilaketa B-profil berdinduak hodi trinkoagoak biltzea ahalbidetzen du nukleoan, bero-trukearen azalera maximizatzen du motorraren konpartimentu modernoen espazio mugatuan.
Tolestutako Erradiadorearen Nukleoaren Integrazioa
- B-hodiak paraleloan pilatzen dira tolestutako hegats geruzen artean, erradiadorearen nukleo osoa osatuz.
- Hozgarria B-hodi bakoitzaren portu anitzeko barrualdetik igarotzen da, airea kanpoaldeko hegats gainazaletik igarotzen den bitartean.
- B-hodiaren azalera hedatuari eta fluxu nahasi-ereduei esker, nukleoak hozte-ahalmena lor dezake hodi gutxiagorekin eta nukleo bolumen orokor gutxiagorekin.
- Integrazio ikuspegi honek materialaren kontsumoa eta erradiadorearen pisua murrizten ditu, errendimendu termikoa mantenduz edo hobetuz.
Diseinu-printzipioak - B-Formaren atzean dagoen zientzia
B formako profila aplikatutako fluido-dinamikaren eta bero-transferentziaren ingeniaritzaren emaitza da. Diseinuaren printzipio nagusiak hauek dira:
Portu Anitzeko Barne Geometria
- B-hodia ez da kanal huts bakarra, baina luzetarako sarez banatutako barne-ataka anitz ditu.
- Portu hauek hozgarriarekin kontaktuan dagoen barne-azalera handitzen dute, fluidotik hodi-hormara bero-transferentzia hobetuz.
- Ataka anitzeko diseinuak egitura-indarra hobetzen du, horma meheagoak eta pisu gehiago murrizteko aukera ematen du.
Kontrolatutako Turbulentzia Sorkuntza
- B profilaren formak fluxua bereizteko eta berriro atxikitzeko puntuak sortzen ditu hozgarria hoditik igarotzen den heinean.
- Kontrolatutako turbulentzia honek muga-geruza termikoa hausten du, hau da, fluxu laminarrean bero-transferentziaren aurkako erresistentzia nagusia.
- Nahasketa hobetuak nukleoaren fluxuaren hozgarri beroagoa hodiaren hormarekin harremanetan jartzen du, bero-transferentzia-koefiziente orokorra hobetuz.
Azalera-bolumen erlazio optimizatua
- B formak kanpoko azalera maximizatzen du zeharkako fluxu-eremuaren unitate bakoitzeko.
- Horrek esan nahi du hozte-fluxu jakin baterako hodi-azalera gehiago jasaten dela aire-korronteari.
- Ondorioz, hodi bakoitzeko beroa errefusatzeko ahalmen handiagoa da, erradiadore txikiagoak eta arinagoak ahalbidetuz.
B-Tubing vs. Hodi biribil tradizionalak - Core osagaien konparazioa
Zehaztasunez tolestutako erradiadorearen nukleoa B motako hodiakHodi biribil tradizionaletatik oso desberdina da funtsezko hainbat alderditan:
| Diseinu Ezaugarri |
B motako hodiak (Sinupower) |
Hodi Biribil Tradizionala |
| Zehar-ebakiaren forma |
"B" profila - portu anitzeko |
Zirkularra - zulo bakarra |
| Bolumen bakoitzeko azalera |
Nabarmen gorago |
Behea |
| Hozte-fluxuaren eredua |
Nahasia (nahasketa hobetua) |
Laminarra trantsiziorako |
| Bero-transferentzia-koefizientea |
Gorago, turbulentziagatik |
Behea |
| Nukleoaren paketatzearen dentsitatea |
Hodi gehiago nukleo-eremu bakoitzeko |
Hodi gutxiago nukleo-eremu bakoitzeko |
| Nukleoaren pisua |
Arinago (material gutxiago hozte-unitate bakoitzeko) |
Astunagoa |
| Fabrikazio konplexutasuna |
Goi-mailakoa (portu anitzeko estrusioa) |
Behea (estrusio sinplea) |
| Hozte-ahalmena Nukleoaren bolumen bakoitzeko |
Gorago |
Behea |
Fabrikazio Prozesua - Bobinatik Nukleoko Osagairainoko doitasuna
Sinupotentzia ekoizten duZehaztasunez tolestutako erradiadorearen nukleoa B motako hodiakzorrotz kontrolatutako fabrikazio-sekuentzia baten bidez:
1 Aleazioen hautaketa AA3003 edo AA3102 aluminiozko bobinak eroankortasun termikorako, konformagarritasunerako eta korrosioarekiko erresistentziagatik hautatuak.
2 Zehaztasun Estrusioa Ataka anitzeko B profila zehaztasun trokelen bidez estruitua. Denbora errealeko dimentsioko monitorizazioak geometria koherentea bermatzen du.
3 Marrazketa eta Tamaina Pasabide anitzeko marrazketa hotzeko dimentsioak eta gainazaleko akabera azken zehaztapenen perdoietara hobetzen ditu.
4 Ontzea Atmosfera kontrolatua ± 5 °C uniformitatearekin errezifratzeak aleen egitura eta propietate mekaniko koherenteak bermatzen ditu.
5 Moztu-luzera Doitasunezko zerra bezeroak zehaztutako luzeretara, mutur karratu eta desbarbatuekin nukleoa muntatzeko.
6 Kalitatearen egiaztapena % 100eko dimentsioko ikuskapena, ihesaren probak eta egiaztapen mekanikoa lote bakoitzeko.
Ekipamendu-gaitasuna
- Sinupotentzia-ek 90 ekipamendu eta erreminta mota baino gehiago funtzionatzen ditu, besteak beste, soldadura-ekoizpen-lerroak, zerra-makinak, puntzonatzeko prentsak, marrazteko makinak, recozitzeko labeak eta garabiak.
- Etxeko ekipamendu-gaitasun honek prozesu amaierako kontrola ahalbidetzen du lehengaitik amaitutako hodiraino.
- Prozesu guztiak IATF 16949 kalitatea kudeatzeko sistemaren gainbegiratzepean egiten dira.
Aplikazioak - B-Tubing-ek oinarrizko balioa ematen duen tokian
Automobilgintzako hozte-sistemak
- Motorra hozteko erradiadoreak - bidaiarien ibilgailuak, SUVak, kamioi arinak
- Ibilgailu komertzialen erradiadoreak: autobusak, kamioi astunak, autobidez kanpoko ekipoak
- Karga-aire-hozgailuak: turbo eta superkargatutako motorrak
- Olio-hozgailuak - transmisioa eta motorraren olioa hoztea
AHT eta Sistema Geldikoak
- Aire girotuko kondentsadore komertzialak
- Zentral elektrikoak hozteko sistemak
- Bero-trukagailu industrialak
- HVAC airea tratatzeko unitateak eraikitzea
Ibilgailu Elektrikoen Kudeaketa Termikoa
- Baterien hozte-plakak eta bero-trukagailuak
- Potentzia elektronika hozteko sistemak
- Bero ponpa kondentsadoreak eta lurrungailuak
Pertsonalizazioa - Zure erradiadorearen diseinura egokitutako oinarrizko osagaia
Sinupotentziaek diseinatzen, fabrikatzen eta prozesatzen dituZehaztasunez tolestutako erradiadorearen nukleoa B motako hodiakbezeroen marrazkien edo laginen arabera. Gure Lean Control ikuspegiak fase guztiak hartzen ditu:
-
Profilaren neurriak:Hodiaren zabalera, altuera eta hormaren lodiera zure oinarrizko diseinura egokituta.
-
Aleazio aukeraketa:AA3003, AA3102 edo errendimendu-baldintzetan oinarritutako aleazio pertsonalizatuak.
-
Ata anitzeko konfigurazioa:Barne portuen zenbaketa eta geometria optimizatuta zure hozte-fluxua eta presio-jaitsiera helburuetarako.
-
Luzera:Ebaki zure muntaia zehaztutako neurrietara.
-
Gainazaleko tratamendua:Bihurtze-estaldura, zink-maluta edo akabera anodizatuak korrosioaren babesa hobetzeko.
-
Amaiera amaitzea:Buruko plaka muntatzeko muturrak desbarbatuak, txamflatuak edo zabalduak.
Lean Kontrola Balio Katean zehar
- ISO 14001 ziurtagiria duten burdinoletatik lehengaiak hornitzea, trazabilitatea osoarekin
- Prozesuaren kontrola estrusiotik azken ikuskapenaren bidez
- Kalitatearen kudeaketa pertsonal, talde, prozesu eta laguntza-sistemetan
- Epeiz entrega, ikuskapen dokumentazio osoarekin
Kalitatea eta Ziurtagiriak - Egiaztatutako Fabrikazio Arauak
Sinupotentzia-en fabrikazio-prozesuakZehaztasunez tolestutako erradiadorearen nukleoa B motako hodiakSistema ziurtatu hauen arabera funtzionatzen du:
Sistemaren Ziurtagiriak
-
IATF 16949:2016– Automobilgintzaren kalitatea
-
ISO 9001:2015– Kalitatearen kudeaketa
-
ISO 14001:2015– Ingurumena
-
ISO 45001:2018– Osasuna eta segurtasuna
Jabetza Intelektuala
-
2 asmakuntza patente(2019tik)
-
15 diseinu patente
-
16 erabilgarritasun-eredu patenteak
📋 Ziurtagiriaren kopia osoak eskuragarri daude eskatuta.
Ingeniaritza berrikuspena:Gao Qiang jaunak, Sinupower sortzaileak, produktuaren informazio hau berrikusi du - 20 urte baino gehiago aluminioaren estrusioan eta kudeaketa termikoan, Fortune 500 fabrikazio-enpresen aurretiko lidergoa barne.
Lankidetzak eta Hornikuntza Katea
Sinupotentzia-ek lankidetza-harreman iraunkor eta onak ezarri ditu industriako lider aitortuekin:
-
Sanhua– HVAC&R osagaien fabrikatzaile globala
-
Danfoss– Hozteko eta berotzeko irtenbideen hornitzailea
-
Pankl– Errendimendu handiko motorra eta sistema termikoen espezialista
5.000 baino gehiago
Tona urteko edukiera
90+
Tresneria eta tresneria motak
%87,76
Ekialdeko Txinako salmenta-kontzentrazioa
Paketatzea:Herdoilaren aurkako VCI paperarekin zurezko kaxak, plastikozko amaierako tapoiekin, altzairuzko uhalekin. FOB Shanghai edo Ningbo; EXW eskuragarri.
Iraunkortasuna
-
Energia:Erregailu birsortzaileen teknologiak gasaren kontsumoa %18 murrizten du.
-
Birziklapena:Materialaren %98ko erabilera: txatar guztiak birziklatzaile ziurtatuei itzuli zaizkie.
-
Ura:Begizta itxiko garbiketak uraren erabilera % 40 murrizten du, metal astunen isurketa zero.
-
Betetzea:RoHS eta REACH betetzen ditu.
-
Materialaren eraginkortasuna:B-hodiaren diseinuak hozteko ahalmen unitate bakoitzeko aluminio gutxiago erabiltzen du diseinu tradizionalek baino.
B-Tubing-i buruzko maiz egiten diren galderak
G: Zein da B motako hodiaren abantaila nagusia tolestutako erradiadoreen nukleoetan? A: B motako hodiek bero-transferentziarako azalera handiagoa eskaintzen dute nukleo bolumen berean, hozte-fluxu nahasia eragiten dute truke termiko hobea lortzeko eta erradiadoreen diseinu trinkoagoak ahalbidetzen dituzte, hozte-errendimendua hobetzen eta pisua murrizten laguntzen dute.
G: Zein aleazio erabiltzen dira B-hodiak ekoizteko? A: Sinupower-ek AA3003 eta AA3102 aluminiozko aleazioak erabiltzen ditu, eroankortasun termiko bikainagatik (200-220 W/m·K), konformagarritasunagatik eta automozioko hozte-inguruneetan korrosioarekiko erresistentziagatik hautatuak.
G: Sinupower-ek ekoitzi al ditzake B-hodiko profil pertsonalizatuak erradiadoreen diseinu espezifikoetarako? A: Bai. Sinupower-ek B-hodiko profilak diseinatu eta fabrika ditzake bezeroen marrazkien edo laginen arabera. Gure barneko tresneriaren gaitasunak trokel pertsonalizatuak garatzeko aukera ematen du 15-20 lanegunetan.
G: Zein ziurtagiri ditu Sinupower-ek B-hodiak fabrikatzeko? A: Sinupower IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 eta ISO 45001:2018 ziurtagiria du.
G: Zein da B-hodi-eskaeretarako epe arrunta? A: Epe estandarra 20-25 lanegunekoa da 50.000 pieza arteko eskaeretarako. Tresneria pertsonalizatuak 15-20 lanegun gehitzen ditu.
G: Nola hobetzen du B-hodiaren diseinuak bero-transferentziaren eraginkortasuna? A: B-formak azalera handitzen du eta hozte-fluxuan turbulentzia kontrolatua sortzen du, muga-geruza termikoa apurtzen duena eta bero-transferentzia konbektiboa hobetzen du. Horri esker, hodi bakoitzeko bero gehiago bazter daiteke nukleo bolumen gutxiagorekin.
G: Zein amaierako akabera daude eskuragarri B-hodietarako? A: Ebaki karratuak, desbarbatuak, txamflatuak, ergelak eta zabaldutako muturrak eskaintzen ditugu goiburuko plaka muntatzeko metodo ezberdinetara egokitzeko.
Sinupotentzia-ek ematen duZehaztasunez tolestutako erradiadorearen nukleoa B motako hodiakerradiadoreen fabrikatzaileei errendimendu termiko handiagoa lortzeko aukera ematen die diseinu trinko eta arinetan. OEMak, lehen mailako hornitzaileak eta erradiadoreen fabrikatzaileak gurekin harremanetan jartzera gonbidatzen ditugu laginak, fitxa teknikoak edo lankidetza-diseinua berrikusteko.
