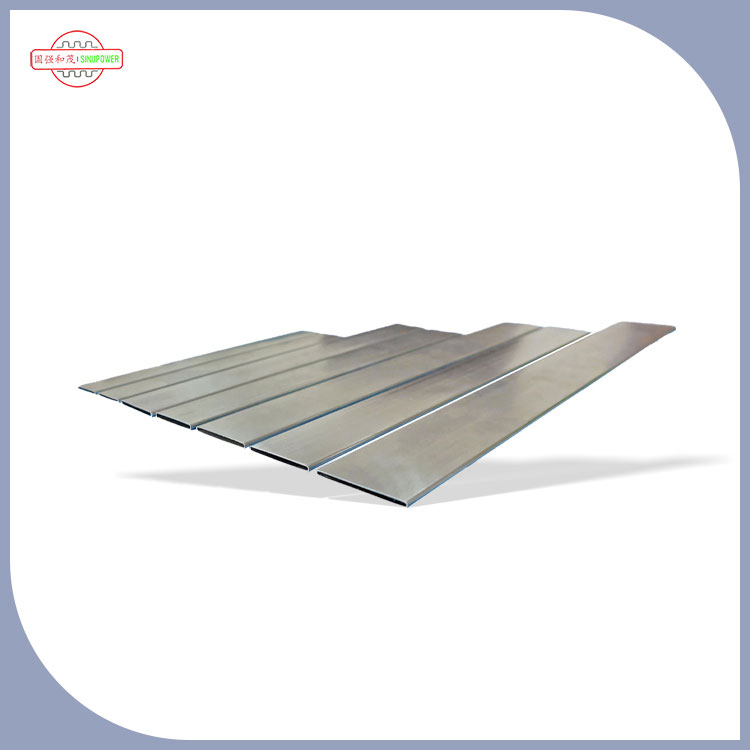

Zehaztasuneko aluminiozko ganbera bakarreko erradiadore-hodiak

Sinupotentzia profesionala daFabrikatzaileadoitasun handiko aluminiozko osagai termikoak. GureaZehaztasuneko aluminiozko ganbera bakarreko erradiadore-hodiakdiraPasabide bakarreko aluminiozko hodiak likidotik airerako hozte-sistemetan bero-transferentziaren eraginkortasun handiena lortzeko diseinatuta daude. Hodi hauek hozte-hormarekin kontaktua maximizatzen duen fluxu kontrolatua eskaintzen dute, bero-erauzketa azkarra eta uniformea ​​bermatuz. Ataka anitzeko diseinuak ez bezala, ganbera bakarreko konfigurazioak presio jaitsiera murrizten du, sistemaren integrazioa errazten duen bitartean.

Zergatik Sinupower doitasuneko aluminiozko ganbera bakarreko erradiadoreen hodietarako?

Eraginkortasun termikoa

• Ganbera bakarreko diseinuak bero-transferentzia konbektiboa hobetzen du. CFD simulazioek profilaren diseinua gidatzen dute muga-geruzaren eraketa murrizteko.
• Hormaren lodieraren tolerantzia:± 0,05 mm– Lodiera uniformeak toki beroak saihesten ditu.
• Aleazioak: AA3003, AA3102, AA6063 eroankortasun termikoarekin200-220 W/m·K.

Iraunkortasuna

• Korrosioarekiko erresistentzia:500 ordu baino gehiagogatz spray ASTM B117 arabera.
• Leherketa-presioa:≥20 MPa(2900 psi).
• Bizikleta termikoa:10.000 ziklo-40 °C-tik +150 °C-ra - deformaziorik edo junturaren hutsegiterik ez.
• Ihes-tasa:≤0,5 g/urtekohodi bakoitzeko (helio masa-espektrometria).

Fabrikazio Kontrola

• Etxeko prozesuak: estrusioa, zerraketa, puntzonaketa, marrazketa, errekostea, ontziratzea.
• % 100ean ontziratu aurretik presiozko airepean ihesak probatu ditu.
• Aleen egitura: ASTM aleen tamaina 7-9 atmosfera kontrolatuaren bidez.

Ingeniaritza pertsonalizatua

• Zehar-sekzio pertsonalizatuak: D formakoak, obalatuak, angeluzuzenak, asimetrikoak.
• Luzera tartea: 200 mm-tik 6000 mm-ra.
• Amaiera-aukerak: txanflatuta, zulatua edo zulatua.
• Prototipo trokelak:15-20 lanegun.

Aplikazioak

Automozioa

• Motor erradiadoreak - fluxu handia, erresistentzia baxua.
• Kargatzeko aire-hozgailuak - 200 °C-ko airea kudeatzen du.
• Transmisioa eta olio-hozgailuak - D formako profilek azalera maximizatzen dute.

HVAC eta hozte geldikoa

• Aire girotu komertziala - EER % 8 arte hobetzen du.
• Zentral elektrikoa hoztea - itsasoko uraren edo ur desmineralizatuaren korrosioarekiko erresistentzia hobetua.

Eraikuntza Sistemak

• Ate eta leiho sistemetarako beirazko aluminiozko tarte hutsak.

Eremuaren erreferentzia:Gure hodiak Txinako ibilgailu elektrikoen fabrikatzaile komertzial baten autobus hozte-sistemetan erabiltzen dira (NDA-k babestuta), eta % 12ko bero errefusa handiagoarekin aurreko belaunaldiko diseinuekin alderatuta, flotaren funtzionamenduaren 18 hilabetetan zehar.

Ganbera bakarra vs. Portu anitzeko hodiak

Aukeratu ganbera bakarrekoazure lehentasuna mantentze-gaitasuna, hondakinen tolerantzia eta mantentze-kostu baxuak direnean.

Kalitate Ziurtagiriak

Sinupotentzia-ek sistemaren ziurtagiri hauek gainditu ditu:

• IATF 16949:2016– Automobilgintzaren kalitatearen kudeaketa.
• ISO 9001:2015– Kalitatearen kudeaketa.
• ISO 14001:2015– Ingurumenaren kudeaketa.
• ISO 45001:2018– Laneko segurtasuna eta osasuna.

2019az geroztik, Sinupower saritua izan da:

• 2 asmakuntza patente
• 15 diseinu patente
• 16 erabilgarritasun-eredu patenteak

Laborategiko proba independenteek (SGS eta BV-k ziurtatutako instalazioak) propietate mekanikoak, korrosioarekiko erresistentzia, dimentsioko zehaztasuna eta ihesaren estankotasuna berresten dituzte.

Hornikuntza-katea eta lankidetzak

Sinupotentzia-ek epe luzerako lankidetzak mantentzen ditu:

• Sanhua– HVAC&R osagaiak
• Danfoss– Hozteko eta berotzeko soluzioak
• Pankl– Tren motorra eta sistema termikoak

Uneko salmenta banaketa:

• Jiangsu, Zhejiang, Shanghai, Anhui:%87,76
• Hegoaldeko Txina:%8,44
• Ipar Txina:%3,80

Urteko edukiera:5.000 tona baino gehiago estrusiozko aluminiozko hodi.
Epe estandarra:20-25 lanegun (≤10.000 pcs).
Paketatzea:Erdoilaren aurkako interleading, plastikozko muturreko tapoiak, zurezko kaxak edo altzairuzko markodun ontziak.
Bidalketa:FOB Shanghai edo Ningbo; EXW eskuragarri.

Pertsonalizazio Prozesua

1. 1. urratsa:Bidali 2D/3D marrazkiak, laginak edo errendimendu-helburuak.
2. 2. urratsa:Ingeniaritza berrikuspena DFM iradokizunekin.
3. 3. urratsa:Trokelen fabrikazioa CNC-EDM bidez - 15-20 egun.
4. 4. urratsa:Prototipoen laginketa (gehienez 50 pieza doan) - trokelen kostuak soilik.
5. 5. urratsa:Ekoizpen masiboa PPAP 3. mailarekin eskuragarri.
6. 6. urratsa:Ikuskapen-txostenekin eta material-ziurtagiriekin entregatzea.

Kalitate-bermea - Nola ziurtatzen dugu fidagarritasuna

Lehengaia

• ISO 14001 ziurtagiridun galdaketa-billetak.
• Lote bakoitzak konposizio kimikoa, alearen tamaina eta hidrogeno edukia probatu ditu.

Prozesu barruko kontrolak

• Estrusioa: tenperatura, abiadura, presioa denbora errealean kontrolatzea.
• Marrazkia: pasabide anitzekoa tarteko recozitzearekin.
• Erretiroa: ±5°C-ko uniformitatea 9 puntuko termopare inkestaren bidez.

Azken Ikuskapena

• Dimentsioa: % 100 OD, ID, hormaren lodierako neurtuta.
• Isurketa: aire-urpeko %100ean; helioa eskaera kritikoetarako.
• Mekanikoa: trakzioa, errendimendua, luzapena tratamendu termikoko lote bakoitzeko.
• Azalera: 10 × handitze - akatsak > 0,1 mm baztertuta.

Iraunkortasuna

• Energia:Erregailu birsortzaileen teknologia - % 18 gas-kontsumo gutxiago.
• Birziklapena:Materialaren %98ko erabilera: txatar guztiak birziklatzaile ziurtatuei itzuli zaizkie.
• Ura:Begizta itxiko garbiketa - % 40 uraren erabilera gutxiago, zero metal astunen isurketa.
• Betetzea:RoHS eta REACH betetzen ditu.

Ohiko galderak

G: Zein da ganbera bakarreko hodiaren abantaila nagusia?

A: Presio-jaitsiera txikiagoa, hondakinen tolerantzia hobea eta soldadura sinpleagoa - aproposa erradiadoreetarako eta olio-hozgailuetarako.

G: Sor ditzakezu profil biribilak ez direnak?

A: Bai. D itxurako, obalatuak, angeluzuzenak eta pertsonalizatutako profilak eskuragarri daude. Prototipoa 15-20 egunetan hiltzen da.

G: Zein da eskaera handietarako epea?

A: 20-25 lanegun tamaina estandarretarako. Presazko proiektuetarako erabilgarri bizkortua.

G: Material ziurtagiriak ematen al dituzu?

A: Bai. MTC EN 10204 3.1 arauaren arabera, gehi dimentsioko eta ihesen ikuskapen-txostenak.

G: Zer aleazio korrosio handiko inguruneetarako?

A: AA3003 zink-maluta estaldurarekin edo AA6063 akabera anodizatuarekin. Kontsulta iezaguzu zure hozte-kimikarako.

G: 6000 mm baino luzeagoak diren hodiak ekoiz ditzakezu?

A: gehienez estandarra 6000 mm-koa da. Kontsultatu ingeniaritzari eskakizun luzeagoetarako.
