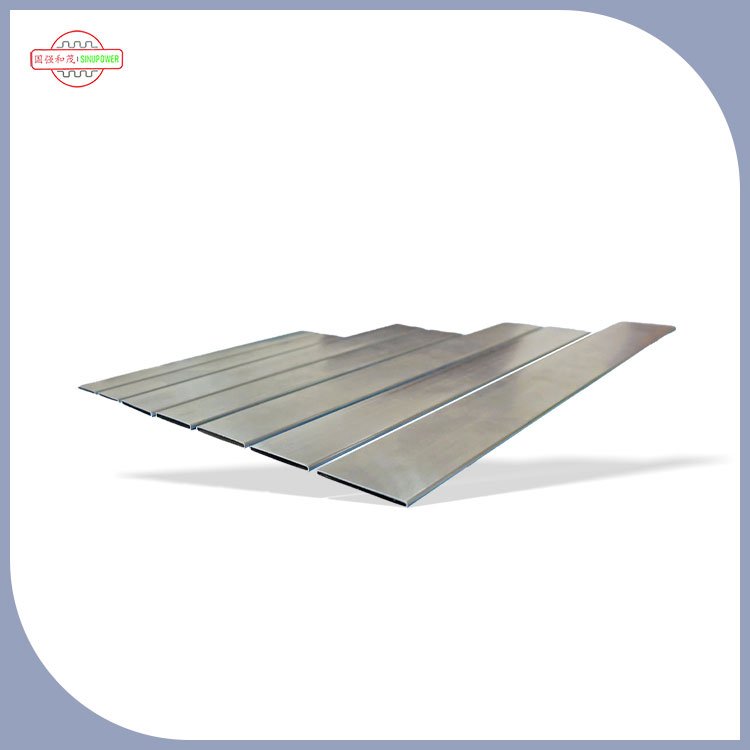

Laser Soldatutako Leak Froga Konexioa Berogailuaren Core Hodiak

Automobilgintza HVAC fabrikatzaileentzat, berogailuaren nukleoaren fidagarritasuna hodiaren josturaren osotasunarekin hasten da.Sinupotentzia- dedikatuaFabrikatzaileadoitasuneko aluminiozko osagai termikoen – ekoizten duLaser Soldatutako Leak Froga Konexioa Berogailuaren Core Hodiakpotentzia handiko zuntz laser teknologia erabiliz. Prozesu honek soldadura-jodura homogeneo jarraitua sortzen du, erresistentzia bidez soldatutako edo mekanikoki jositako hodietan ohikoak diren ihes-bideak ezabatzen dituena. B motako profil berdinduak bero-transferentziarako azalera maximizatzen du, laser bidez soldatutako josturak ziklo termikoaren eta hozte-presioaren azpian egituraren osotasuna bermatzen du. Emaitza: ibilgailuaren bizitzan zehar modu fidagarrian funtzionatzen duten berogailu-nukleoak. Buruzagi gisaberogailuaren nukleoko hodien fabrikatzailea, Sinupower-ek mundu osoko automobilgintzako HVAC hornitzaileei eskaintzen die irtenbide fidagarriekin, ihesak babestuta.

Zergatik Laser Soldadura Axola Berogailu Nukleoa Hodietarako

SinupotentziarenaLaser Soldatutako Leak Froga Konexioa Berogailuaren Core HodiakHodiak fabrikatzeko ohiko metodoen aldean abantaila neurgarriak eskaintzen dituen prozesu baten bidez fabrikatzen da:

Zero-Leak Performance

• Laser bidezko soldadura etengabeko soldadura homogeneoa sortzen da, porositaterik edo mikro-pitzadurarik gabe, berogailuen nukleoen lehen hutsegite modua ezabatuz.
• Soldaduraren sartze-sakonera koherenteak (normalean 0,5-1,2 mm) juntura bat datorrela edo oinarrizko materialaren indarra gainditzen duela ziurtatzen du.
• Produkzio-lote guztietan helio-ihesaren probak hodi bakoitzeko 0,5 g/urtetik beherako isuri-tasak egiaztatzen ditu.
• Soldadura osteko betegarri-materialik ez da beharrezkoa, fluxu-hondakinen edo brasearen aleazio hausturaren arriskua kenduz.

Bero transferentziaren eraginkortasun handia

• B motako profil berdinduak azaleraren eta bolumenaren arteko erlazioa areagotzen du, hozgarritik kabinako airera bero-transferentzia azkarragoa ahalbidetuz.
• Barne-zulo leunak fluxu-erresistentzia eta presio-jaitsiera murrizten ditu berogailuaren nukleoan zehar.
• Hormaren lodiera uniformeak (tolerantzia ± 0,05 mm) hodiaren luzera osoan eroankortasun termiko koherentea bermatzen du.

Iraunkortasun hobetua txirrindularitza termikoaren azpian

• Laser bidezko soldadura metalurgia-lotura bat sortzen du, hedapen eta uzkurdura termikoa errepikatzen duena jasaten duena, neke-pitzadurarik gabe.
• AA3003 eta AA3102 aluminiozko aleazioekin bateragarria, eroankortasun termiko bikainagatik (200-220 W/m·K) eta konformagarritasunagatik aukeratuak.
• -40°C-tik +120°C arteko 10.000 ziklo termikorako balioztatuta, soldadura degradatu gabe.

Fabrikazio garbia eta fluxurik gabekoa

• Laser bidezko soldadura fluxuaren edo brasatzeko orearen beharra ezabatzen du, kutsadura-arriskua murriztuz eta beheranzko muntaia erraztuz.
• Soldadura zipriztinarik edo gainazaleko oxidaziorik ez: hodiak prest daude hegatsak eransteko eta goiburua soldatzeko berehala soldadura egin ondoren.
• Soldadura-korletaren geometria koherenteak hegatsak automatikoki txertatzea eta nukleoa pilatzea ahalbidetzen du lerrokatze-arazorik gabe.

Laser bidez soldatutako B motako hodiak eta ohiko hodiak

Fabrikazio-prozesua - Bobinatik amaitutako hodiraino

-ren ekoizpenaLaser Soldatutako Leak Froga Konexioa Berogailuaren Core Hodiakestu kontrolatutako sei urratseko prozesu bat jarraitzen du bobina stocketik amaitutako hodiraino:

1. urratsa - Materiala hautatzea

• Oinarrizko materialak: AA3003 eta AA3102 aluminiozko aleazioak, eroankortasun termikorako, konformagarritasunerako eta soldadurarako bateragarritasunagatik hautatuak.
• Sarrerako bobina stock probatu da konposizio kimikoa eta gainazaleko kalitatea.
• Materialaren lodiera tartea: 0,20 mm-tik 0,60 mm-ra aplikazioaren eskakizunen arabera.

2. urratsa - Banden osaketa

• Aluminio-zerrenda B motako profil batean erroilduz eratzen da - berogailuaren nukleoko hodien sekzio lau eta obalatua.
• Zehaztasunez konformatzeko trokelek profilaren dimentsio koherenteak bermatzen dituzte bobinaren luzera osoan.
• Lineako laser neurketak profilaren geometria kontrolatzen du perdoiak mantentzeko.

3. urratsa - Laser soldadura

• Potentzia handiko zuntz laserrak (1-3 kW) energia bideratua ematen dio hodiaren josturari, sartze sakon eta zabalera estuarekin giltza-zuloko soldadura bat sortuz.
• Gas babesleak (argona edo helioa) soldadura-igerilekua oxidaziotik babesten du.
• Soldaduren denbora errealeko monitorizazioak sartze-sakonera, soldadura-zabalera eta porositatearen jarraipena egiten du, zehaztapenetatik kanpoko atalak automatikoki baztertuz.

4. urratsa - Weld Seam Annealing

• Soldadura-ondoko errekuzimendu lokalizatuak soldadura-eremuan hondar-esfortzua arintzen du, oinarrizko materialaren tenplean eragin gabe.
• Soldadura-eremuak gainerako hodiaren antzeko harikortasuna eta konformagarritasuna duela ziurtatzen du.

5. urratsa - Tamaina eta moztu-luzera

• Hodiak azken dimentsioetara kalibratzen dira, dimentsionatzeko trokel batzuen bidez.
• Moztu bezeroak zehaztutako luzeretara, doitasun-zerra edo zizaila-tresneria erabiliz.
• Muturrak desbastatu eta hegatsak sartzeko edo goiburua eransteko prestatuta daude.

6. urratsa - % 100eko ihes-probak

• Hodi bakoitzari heliozko masa-espektrometriako ihes-probak egiten zaizkio ihesaren aurkako errendimendua egiaztatzeko.
• Onarpen-irizpidea: ≤0,5 g/urteko isuria.
• Proba egiten ez duten hodiak automatikoki baztertzen dira, zero hodi akastunak ekoizpen-lerrotik irteten direla ziurtatuz.

Aplikazioen fokua - Automozioko HVACrako berogailuen nukleoak

Konfiantzazko gisaautomozioko berogailuaren core hodi hornitzailea, Sinupower-en produktuak ibilgailuen hainbat plataformatan zabaltzen dira:

Lehen mailako aplikazioak

• Bidaiarien ibilgailuen HVAC sistemak:Sedan, SUV eta kamioi arinetan kabina berotzeko oinarrizko osagaia.
• Ibilgailu komertzialen klima-kontrola:Kamioi, autobus eta autobidez kanpoko ekipoetarako berogailu-nukleoak.
• Ibilgailu elektrikoen kudeaketa termikoa:EV berogailu sistemetan integratuta (bero-ponpa edo berogailu erresistentearen konfigurazioak).
• HVAC airea tratatzeko unitateak:Eraikuntzako eta industriako berokuntza-aplikazioetan erabiltzen da, bero-trukagailu trinkoak eta ihes-kontrakoak behar diren.

Integrazio-puntuak Berogailuaren Nukleoaren Muntaian

• Hodiak hegats-pilen artean sartzen dira eta hedatu edo brasatzen dira nukleo-blokea osatzeko.
• Hodiaren muturrak sarrera/irteera goiburuetara konektatzen dira, soldadura edo elkarketa mekaniko bidez.
• Hozgarria (motorearen hozgarria edo EV berotzeko fluidoa) hodiaren barrutik igarotzen da, airea kanpoaldetik pasatzen den bitartean.
• Bero-transferentzia fluidotik hodiaren horman eta hegatsetan zehar kabinako airera gertatzen da.

Muntaketa-prozesuekin bateragarritasuna

• Gure hodiak bateragarriak dira bai atmosfera kontrolatuko brasarekin (CAB) bai hutsean brasatzeko prozesuekin.
• Oxidorik gabeko soldadura leunak ez du garbiketa gehigarririk behar soldadura egin aurretik, prozesuaren urratsak eta kutsadura arriskuak murrizten ditu.
• Hodiaren profilak eta luzerak pertsonaliza daitezke muinaren geometria zehatzetara eta ibilgailuen plataformaren eskakizunetara egokitzeko.

Kalitate Ziurtagiriak eta Fabrikazio Arauak

Sinupotentzia-en fabrikazio-prozesuek sistema ziurtatu hauen arabera funtzionatzen dute:

📋 Ziurtagiriaren kopia osoak eskuragarri daude eskatuta.

Jabetza Intelektuala

• 2 asmakuntza patente– B motako hodietarako laser bidezko soldadura kokatzea sistema jabeduna barne.
• 15 diseinu patente– Hodi-profil bereziak eta berogailuaren nukleoaren geometriak estaltzea.
• 16 erabilgarritasun-eredu patenteak– hodiak konformatzeko eta soldatzeko prozesuen hobekuntzetara bideratua.

Berogailuaren nukleoko hodietarako pertsonalizatzeko gaitasunak

Dimentsio Pertsonalizazioa

• Hodiaren zabalera:12 mm-tik 40 mm-ra (bezeroak zehaztuta)
• Hodiaren altuera:1,5 mm-tik 5,0 mm-ra (profil laua)
• Hormaren lodiera:0,20 mm-tik 0,60 mm-ra
• Luzera:100 mm-tik 2.000 mm-ra (eskari bakoitzeko luzera moztua)
• Tolerantzia:±0,05 mm dimentsio kritikoetan

Aleazio eta estaldura aukerak

• AA3003:Aleazio estandarra - eroankortasun termiko eta konformagarritasun ona, korrosioarekiko erresistentea.
• AA3102:Indar handiagoko aldaera - presio handiagoko edo aplikazio zorrotzagoetarako egokia.
• Gainazaleko tratamendua:Aukerako zink-maluta estaldura edo bihurketa estaldura korrosioarekiko erresistentzia hobetzeko.

Amaierako formularioaren aukerak

• Ebaki karratua– goiburua txertatzeko estandarra
• Txanflatutako muturrak– muntaketa eta zigiluak errazteko
• Zabaldutako muturrak– goiburuko konexio mekanikoetarako
• Amaiera-profil pertsonalizatuak– bezeroaren marrazki bakoitzeko

Garapen Prozesua

1. Eskakizunak aurkeztea:Bezeroak zehaztapenak, marrazkiak edo errendimendu-helburuak eskaintzen ditu.
2. Bideragarritasunaren berrikuspena:Ingeniaritza taldeak materiala, profila eta soldadura-parametroak ebaluatzen ditu.
3. Tresneriaren diseinua:Konformazio eta soldadurarako trokelak etxean fabrikatuak.
4. Prototipoaren lasterketa:Gehienez 100 pieza bezeroak baliozkotzeko - trokelaren kostua soilik.
5. Ekoizpena:Eskala osoko fabrikazioa PPAP 3. mailarekin eskuragarri.
6. Entrega:Materialen ziurtagiriekin eta ikuskapen-txostenekin programatutako bidalketak.

Kalitate-bermea - Nola ziurtatzen dugu soldadura-kalitate fidagarria

Lote bakoitzaLaser Soldatutako Leak Froga Konexioa Berogailuaren Core Hodiakgure kalitate-kontroleko esparru zorrotza jasaten du:

Lehengaien Kontrola

• Aluminiozko bobinak ISO 14001 ziurtagiria duten burdinoletatik ateratako materialaren trazabilitatea osoa dutenak.
• Sarrerako ikuskapena: konposizio kimikoa (OES), gainazaleko kalitatea eta lodiera egiaztatzea.

Prozesu barruko kontrolak

• Eratzea:Denbora errealeko dimentsioen monitorizazioa feedback-kontrolarekin profilaren zehaztasuna mantentzeko.
• Laser soldadura:Potentzia, abiadura eta babesteko gasaren fluxua etengabe kontrolatzen da. Soldaduraren kalitatea lineako koherentzia optikoko tomografia bidez egiaztatu da.
• Ontzea:Indukzio lokalizatutako errekostea tenperatura kontrolarekin, aleen egitura koherentea bermatzeko soldadura-eremuan.

Azken Ikuskapena

• Dimentsioa:OD, zabalera, altuera eta hormaren lodiera hodi bakoitzeko 3 puntutan neurtuta.
• Leak proba:Helio masa-espektrometria - Hodien % 100, ≤0,5 g/urte.
• Soldadura ikuskatzea:Soldadura-joduraren jarraitutasunaren bisual eta mikroskopiko egiaztapena.
• Mekanikoa:Trakzio- eta leherketa-probak tratamendu termikoko lote bakoitzeko.

Prozedura hauek bidalketa bakoitzak automozioko HVAC aplikazioen kalitate eskakizun zorrotzak betetzen dituela ziurtatzen dute.

Iraunkortasuna eta Ingurumena betetzea

Energia Eraginkortasuna

• Laser soldatzeak soldadura-labe tradizionalen operazioek baino energia nabarmen gutxiago kontsumitzen dute, gure karbono-aztarna murriztuz.
• Errekuntza prozesuetan birsortzeko erregailuaren teknologiak % 18 murrizten du gasaren kontsumoa.

Birziklapena eta Hondakinen Murrizketa

• Materialaren % 98ko erabilera: aluminio-txatar guztiak bereizten dira eta ziurtatutako birziklatzaileei itzultzen dira.
• Soldadura-prozesuan ez da fluxurik edo brasatzeko orerik erabiltzen, hondakin arriskutsuak ezabatuz.

Betetzea

• RoHS betetzen du - material edo prozesuetan substantzia mugatu gabe.
• REACH betetzen du - aleazio eta prozesatzeko produktu kimiko guztiek EBko egungo ingurumen-arauak betetzen dituzte.

Laser soldatutako berogailuaren nukleoaren hodiari buruzko maiz egiten diren galderak

Jarri harremanetan Sinupower - Heater Core Tubing Solutions

Sinupotentzia-ek ematen duLaser Soldatutako Leak Froga Konexioa Berogailuaren Core Hodiakhorri esker, automobilgintzako HVAC fabrikatzaileek fidagarritasun handia duten berogailu-nukleoak ekoizteko, errendimendu termiko koherentea eta ekoizpen-kostu oso txikiagoa dute. OEMak, lehen mailako HVAC hornitzaileak eta berogailu-nukleoen fabrikatzaileak gurekin harremanetan jartzera gonbidatzen ditugu laginak, fitxa teknikoak edo lankidetza-diseinuaren berrikuspena lortzeko.
